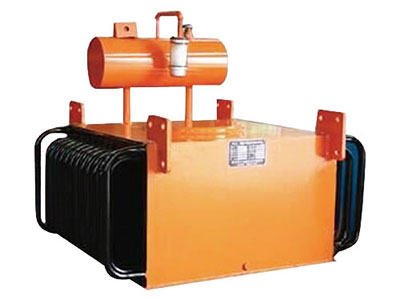

RCDE油冷式電磁除鐵器

產品詳情

RCDE油冷式電磁除鐵器，內部采用九十年代國際變壓器先進技術，變壓器油循環冷卻，全密封結構，具有磁力大、防塵、防雨、耐腐蝕、連續工作使用壽命長等特點，對輥壓機、破碎機等機械設備起著可靠的保護作用。
　　其主要性能指標均達到或高于JB/T7689-2004標準要求，該產品可除去混雜在非磁性物料中0.1～35公斤的鐵磁性物質。
　　注：傾斜式安裝訂貨時請注明傾斜角度。

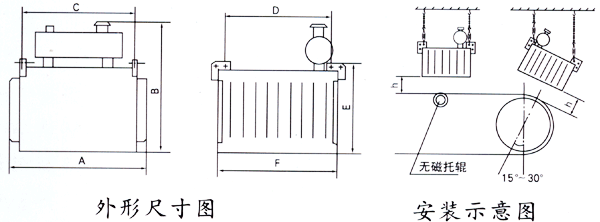

RCDE油冷式電磁除鐵器外形尺寸圖、安裝示意圖

型號	適應帶寬 mm	額定吊高h(yuǎn) mm	磁場強度 ≥mT	適應帶速 ≤m/s	物料厚度 ≤mm	勵磁功率 ≤kw	重量 kg	外型尺寸mm
型號	適應帶寬 mm	額定吊高h(yuǎn) mm	磁場強度 ≥mT	適應帶速 ≤m/s	物料厚度 ≤mm	勵磁功率 ≤kw	重量 kg	A	B	C	D	E	F
RCDE-4	400	100	50	4.5	60	0.6	300	500	620	350	250	400	400
RCDE-5	500	150	60		100	1	500	670	760	480	300	475	500
RCDE-6	600	175	60		125	1.5	650	775	835	580	450	530	600
RCDE-6.5	650	200	70		150	2.0	750	795	855	590	440	550	650
RCDE-8	800	250	70		200	3	1150	1050	980	770	620	670	835
RCDE-10	1000	300	70		250	4.5	1400	1400	1160	940	800	755	1000
RCDE-12	1200	350	70		300	6	2780	1460	1190	1260	1070	730	1290
RCDE-14	1400	400	70		350	8.5	4200	1700	1280	1500	1340	800	1560
RCDE-16	1600	450	70		400	12.5	5700	1950	1370	1850	1630	860	1850
RCDE-18	1800	500	70		450	18	7300	2170	1490	2050	1880	950	2000
RCDE-20	2000	550	70		500	22	8500	2400	1660	2250	2180	1110	2100
RCDE-22	2200	600	70		550	27	10500	2700	1900	2470	2420	1350	2280

型號		適用帶寬 mm	額定吊高 h mm	磁場強度 ≈mT	勵磁功率 kw	風機功率 kw	外型尺寸mm			適用帶速 ≤m/s	整機重量 kg
型號		適用帶寬 mm	額定吊高 h mm	磁場強度 ≈mT	勵磁功率 kw	風機功率 kw	L	W	H	適用帶速 ≤m/s	整機重量 kg
RCDE-6.5	T1	650	200	90	3.0	0.37	1050	710	860	2.5	950
	T2			120	5.0	0.75	1090	750	890		1200
	T3			150	8.0	1.1	1090	750	920		1470
RCDE-8	T1	800	250	90	5.0	0.37	1180	900	920	2.5	1570
	T2			120	9.0	0.75	1180	900	960		2000
	T3			150	13.0	1.1	1180	900	1010		2470
RCDE-10	T1	1000	300	90	7.5	0.75	1380	1100	1030	2.5	2430
	T2			120	12.5	1.1	1380	1100	1090		3090
	T3			150	16.5	1.5	1380	1100	1120		3850
RCDE-12	T1	1200	350	90	10.0	1.5	1600	1300	1150	2.5	3500
	T2			120	14.0	1.5	1600	1300	1210		4550
	T3			150	21.0	2.2	1600	1300)	1250		5640
RCDE-14	T1	1400	400	90	14.0	1.5	1780	1460	1270	2.5	4950
	T2			120	18.0	0.75x2	1780	1460	1300		6990
	T3			150	26.0	0.75x2	1780	1460	1350		7940
RCDE-16	T1	1600	450	90	15.0	1.5	1980	1660	1340	2.5	6770
	T2			120	22.0	1.1x2	1980	1660	1400		8720
	T3			150	32.0	1.5x2	1980	1660	1460		10820
RCDE-18	T1	1800	500	90	19.0	1.1x2	2050	1950	1440	2.5	9000
	T2			120	28.0	1.5x2	2050	1950	1540		11790
	T3			150	38.0	2.2x2	2050	1950	1610		14800
RCDE-20	T1	2000	550	90	24.0	1.5x2	2660	2300	1540	2.5	12100
	T2			120	32.5	2.2x2	2660	2300	1610		15200
	T3			150	45.0	2.2x2	2660	2300	1650		19200
